ObjectAnimator学习

发表于 | 分类于
字数统计: 4.4k word | 阅读时长 ≈ 18 min
概述
简介
  • 实现属性动画中的一个核心方法类
  • 继承自ValueAnimator类，即底层的动画实现机制是基于ValueAnimator类
原理

直接对对象的属性值进行改变操作，从而实现动画效果。如直接改变 View的 alpha 属性 从而实现透明度的动画效果。

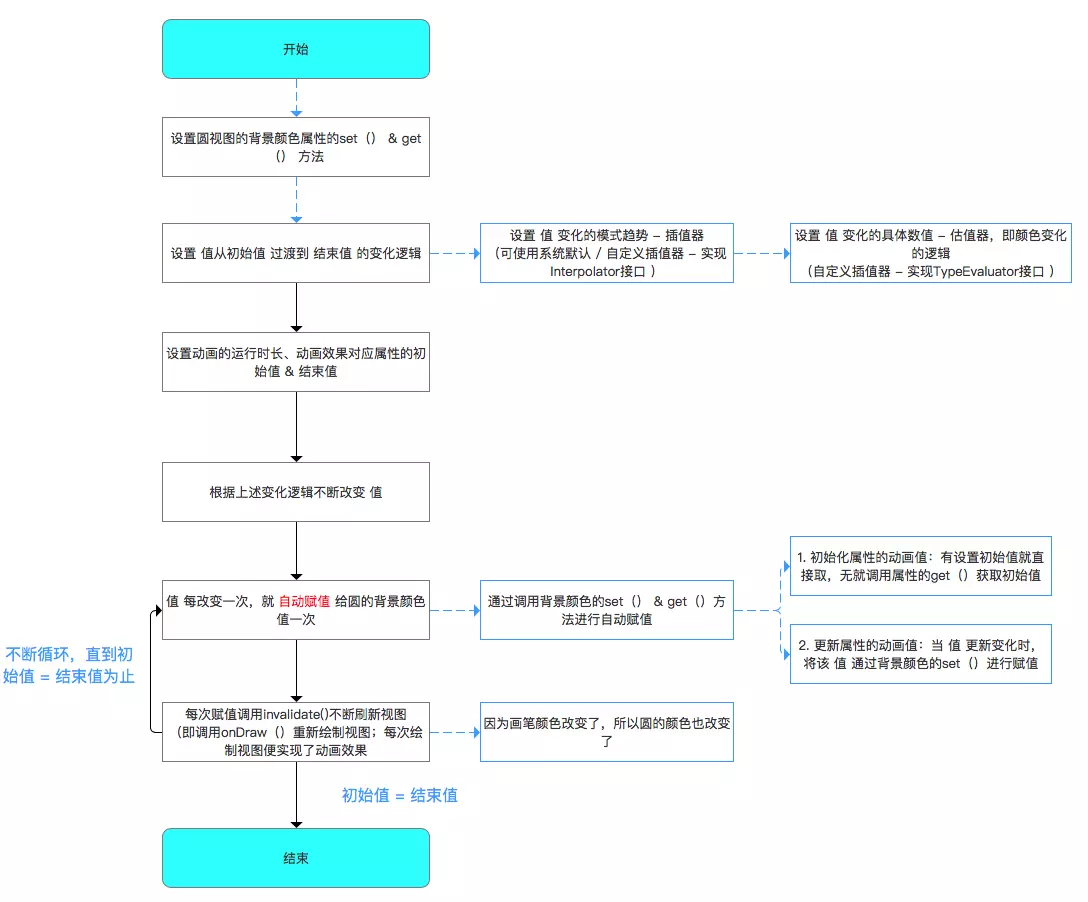

通过不断控制 值 的变化，再不断 自动 赋给对象的属性，从而实现动画效果。如下图：

基础使用

因为是继承了ValueAnimator类，所以使用的方法和前面学的十分类似：XML 设置 / Java设置

Java代码设置
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
ObjectAnimator animator = ObjectAnimator.ofFloat(Object object, String property, float ....values);

// ofFloat()作用有两个
// 1. 创建动画实例
// 2. 参数设置：参数说明如下
// Object object：需要操作的对象
// String property：需要操作的对象的属性
// float ....values：动画初始值 & 结束值（不固定长度）
// 若是两个参数a,b，则动画效果则是从属性的a值到b值
// 若是三个参数a,b,c，则则动画效果则是从属性的a值到b值再到c值
// 以此类推
// 至于如何从初始值 过渡到 结束值，同样是由估值器决定，此处ObjectAnimator.ofFloat（）是有系统内置的浮点型估值器FloatEvaluator，同ValueAnimator讲解

				animator.setDuration(500);
        // 设置动画运行的时长

        animator.setStartDelay(500);
        // 设置动画延迟播放时间

        animator.setRepeatCount(0);
        // 设置动画重复播放次数 = 重放次数+1
        // 动画播放次数 = infinite时,动画无限重复

        animator.setRepeatMode(ValueAnimator.RESTART);
        // 设置重复播放动画模式
        // ValueAnimator.RESTART(默认):正序重放
        // ValueAnimator.REVERSE:倒序回放

animator.start();
// 启动动画

上述代码中，如果输入了不存在的 property 属性，Androidstudio会提示的

基本属性
1
2
3
4
5
6
7
8
9
10
11
12
13
14

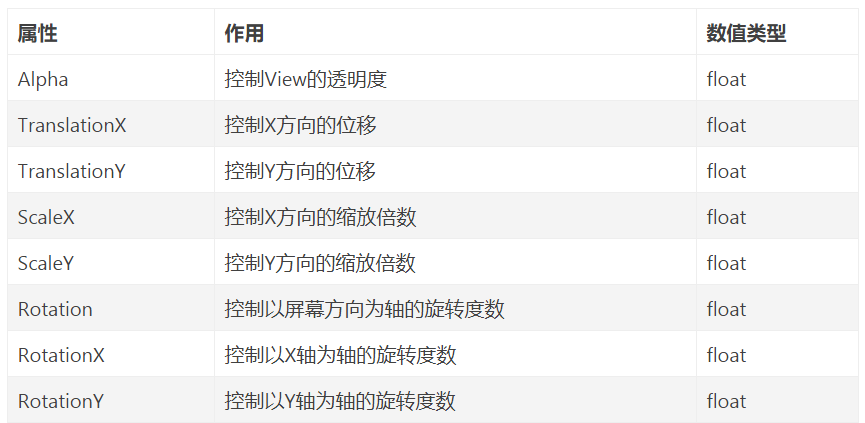

15
//1、透明度：alpha
public void setAlpha(float alpha)

//2、旋转度数：rotation、rotationX、rotationY
public void setRotation(float rotation)
public void setRotationX(float rotationX)
public void setRotationY(float rotationY)

//3、平移：translationX、translationY
public void setTranslationX(float translationX)
public void setTranslationY(float translationY)

//缩放：scaleX、scaleY
public void setScaleX(float scaleX)
public void setScaleY(float scaleY)

各种属性的详细解释和演示:

https://wiki.jikexueyuan.com/project/android-animation/7.html

XML 代码中设置

res/animator/set_animation.xml

1
2
3
4
5
6
7
8
// ObjectAnimator 采用<animator>  标签
<objectAnimator xmlns:android="http://schemas.android.com/apk/res/android"
    android:valueFrom="1"   // 初始值
    android:valueTo="0"  // 结束值
    android:valueType="floatType"  // 变化值类型 ：floatType & intType
    android:propertyName="alpha" // 对象变化的属性名称

/>

在Java代码中启动动画

1
2
3
4
5
6
7
8
Animator animator = AnimatorInflater.loadAnimator(context, R.animator.set_animation);
// 载入XML动画

animator.setTarget(view);
// 设置动画对象

animator.start();
// 启动动画
使用实例
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
public class Demo_ObjectAnimator extends AppCompatActivity {

    private Button btn_alpha, btn_translate, btn_rotate, btn_scale;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_demo__object_animator);

        btn_alpha = findViewById(R.id.btn_alpha);
        btn_translate = findViewById(R.id.btn_translate);
        btn_rotate = findViewById(R.id.btn_rotate);
        btn_scale = findViewById(R.id.btn_scale);

        //1. 透明度动画
        ObjectAnimator animator = ObjectAnimator.ofFloat(btn_alpha, "alpha", 1f, 0f, 1f);
        // 表示的是:
        // 动画作用对象是btn_alpha
        // 动画作用的对象的属性是 透明度alpha  如果输入了不存在的属性 会出现提示
        // 动画效果是:常规 - 全透明 - 常规
        animator.setDuration(5000);
        animator.setRepeatCount(ValueAnimator.INFINITE);
        animator.start();

        //2.旋转动画
        ObjectAnimator animator1 = ObjectAnimator.ofFloat(btn_rotate, "rotation", 0f, 360f);
        // 表示的是:
        // 动画作用对象是btn_rotate
        // 动画作用的对象的属性是  旋转rotation
        // 动画效果是:0 - 360
        animator1.setDuration(5000);
        animator1.setRepeatCount(ValueAnimator.INFINITE);
        animator1.start();

        //3.平移
        float curTranslationX = btn_translate.getTranslationX(); //获取按钮当前位置
        ObjectAnimator animator2 = ObjectAnimator.ofFloat(btn_translate, "translationX", curTranslationX, 300, curTranslationX);
        // 表示的是:
        // 动画作用对象是btn_translate
        // 动画作用的对象的属性是X轴平移（在Y轴上平移同理，采用属性"translationY")
        // 动画效果是:从当前位置 向右平移300 再平移到初始位置
        // 再例如 ObjectAnimator animator = ObjectAnimator.ofFloat(tv, "translationY", 0, 200, -100,0);
        // 则表示指定的移动距离是（0, 200, -200,0），所以控件会从自身所有位置向右移动 200 像素，然后再移动到距离原点-200 的位置，最后回到原点
        animator2.setDuration(5000);
        animator2.setRepeatCount(ValueAnimator.INFINITE);
        animator2.start();

        //4.缩放
        ObjectAnimator animator3 = ObjectAnimator.ofFloat(btn_scale, "scaleX", 1f, 3f, 1f);
        // 表示的是:
        // 动画作用对象是btn_scale
        // 动画作用的对象的属性是X轴缩放
        // 动画效果是:放大到3倍,再缩小到初始大小
        animator3.setDuration(5000);
        animator3.setRepeatCount(ValueAnimator.INFINITE);
        animator3.start();
    }
}

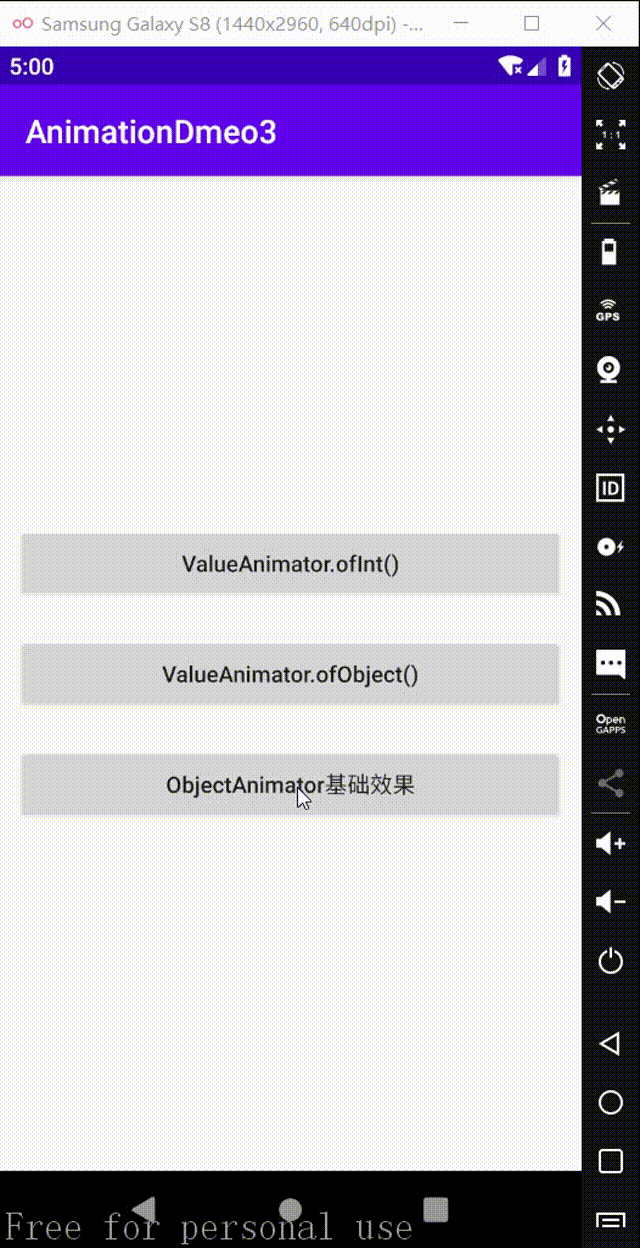

效果：

通过自定义对象属性实现动画效果
说明
  • 在上面的学习中，我们使用了属性动画最基本的四种动画效果：透明度、平移、旋转 & 缩放

即在ObjectAnimator.ofFloat()的第二个参数String property传入alpha、rotation、translationX 和 scaleY 等

  • 其实，ofFloat() 的第二个参数可以传入 任意属性值。

  • ObjectAnimator 类 对 对象属性值 进行改变从而实现动画效果的本质是：通过不断控制 值 的变化，再不断 自动 赋给对象的属性，从而实现动画效果。

  • 而 自动赋给对象的属性 的本质是调用该对象属性的 set() & get() 方法进行赋值

  • 所以，ObjectAnimator.ofFloat(Object object, String property, float ....values)的第二个参数传入值的作用是：让ObjectAnimator类根据传入的属性名 去寻找 该对象对应属性名的 set() & get()方法，从而进行对象属性值的赋值，如上面的例子：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    ObjectAnimator animator = ObjectAnimator.ofFloat(mButton, "rotation", 0f, 360f);
      // 其实Button对象中并没有rotation这个属性值
      // ObjectAnimator并不是直接对我们传入的属性名进行操作
      // 而是根据传入的属性值"rotation" 去寻找对象对应属性名对应的get和set方法，从而通过set() &  get()对属性进行赋值

      // 因为Button对象中有rotation属性所对应的get & set方法
      // 所以传入的rotation属性是有效的
      // 所以才能对rotation这个属性进行操作赋值

      public void setRotation(float value);
      public float getRotation();

      // 实际上，这两个方法是由View对象提供的，所以任何继承自View的对象都具备这个属性
原理解析
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
// 使用方法
ObjectAnimator animator = ObjectAnimator.ofFloat(Object object, String property, float ....values);
anim.setDuration(500);
animator.start();
// 启动动画，源码分析就直接从start()开始

<--  start()  -->
@Override
public void start() {
    AnimationHandler handler = sAnimationHandler.get();

    if (handler != null) {
        // 判断等待动画（Pending）中是否有和当前动画相同的动画，如果有就把相同的动画给取消掉
        numAnims = handler.mPendingAnimations.size();
        for (int i = numAnims - 1; i >= 0; i--) {
            if (handler.mPendingAnimations.get(i) instanceof ObjectAnimator) {
                ObjectAnimator anim = (ObjectAnimator) handler.mPendingAnimations.get(i);
                if (anim.mAutoCancel && hasSameTargetAndProperties(anim)) {
                    anim.cancel();
                }
            }
        }
      // 判断延迟动画（Delay）中是否有和当前动画相同的动画，如果有就把相同的动画给取消掉
        numAnims = handler.mDelayedAnims.size();
        for (int i = numAnims - 1; i >= 0; i--) {
            if (handler.mDelayedAnims.get(i) instanceof ObjectAnimator) {
                ObjectAnimator anim = (ObjectAnimator) handler.mDelayedAnims.get(i);
                if (anim.mAutoCancel && hasSameTargetAndProperties(anim)) {
                    anim.cancel();
                }
            }
        }
    }

    super.start();
   // 调用父类的start()
   // 因为ObjectAnimator类继承ValueAnimator类，所以调用的是ValueAnimator的star（）
   // 经过层层调用，最终会调用到 自动赋值给对象属性值的方法 (重点理解)
   // 下面就直接看该部分的方法
}



<-- 自动赋值给对象属性值的逻辑方法 ->>

// 步骤1：初始化动画值  (伪代码)
private void setupValue(Object target, Keyframe kf) {
    if (mProperty != null) {
        kf.setValue(mProperty.get(target));
        // 初始化时，如果属性的初始值没有提供，则调用属性的get（）进行取值
    }else{
        kf.setValue(mGetter.invoke(target));
    }
}

// 步骤2：更新动画值
// 当动画下一帧来时（即动画更新的时候），setAnimatedValue()都会被调用
void setAnimatedValue(Object target) {
    if (mProperty != null) {
        mProperty.set(target, getAnimatedValue());
        // 内部调用对象该属性的set()方法，从而从而将新的属性值设置给对象属性
    }

}

自动赋值的逻辑：

  1. 初始化时，如果属性的初始值没有提供，则调用属性的 get()进行取值；
  2. 当 值 变化时，用对象该属性的 set()方法，从而从而将新的属性值设置给对象属性。

所以：

  • ObjectAnimator 类针对的是任意对象 & 任意属性值，并不是单单针对于View对象
  • 如果需要采用ObjectAnimator 类实现动画效果，那么需要操作的对象就必须有该属性的set() & get()
具体使用

对于属性动画，其拓展性在于：不局限于系统限定的动画，可以自定义动画，即自定义对象的属性，并通过操作自定义的属性从而实现动画。

那么，该如何自定义属性呢？本质上，就是：

  • 为对象设置需要操作属性的set() & get()方法
  • 通过实现TypeEvaluator类从而定义属性变化的逻辑
  • 类似于ValueAnimator的过程
实例练习

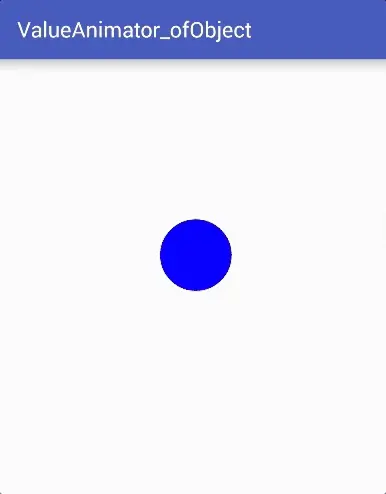

实现的动画效果：一个圆的颜色渐变

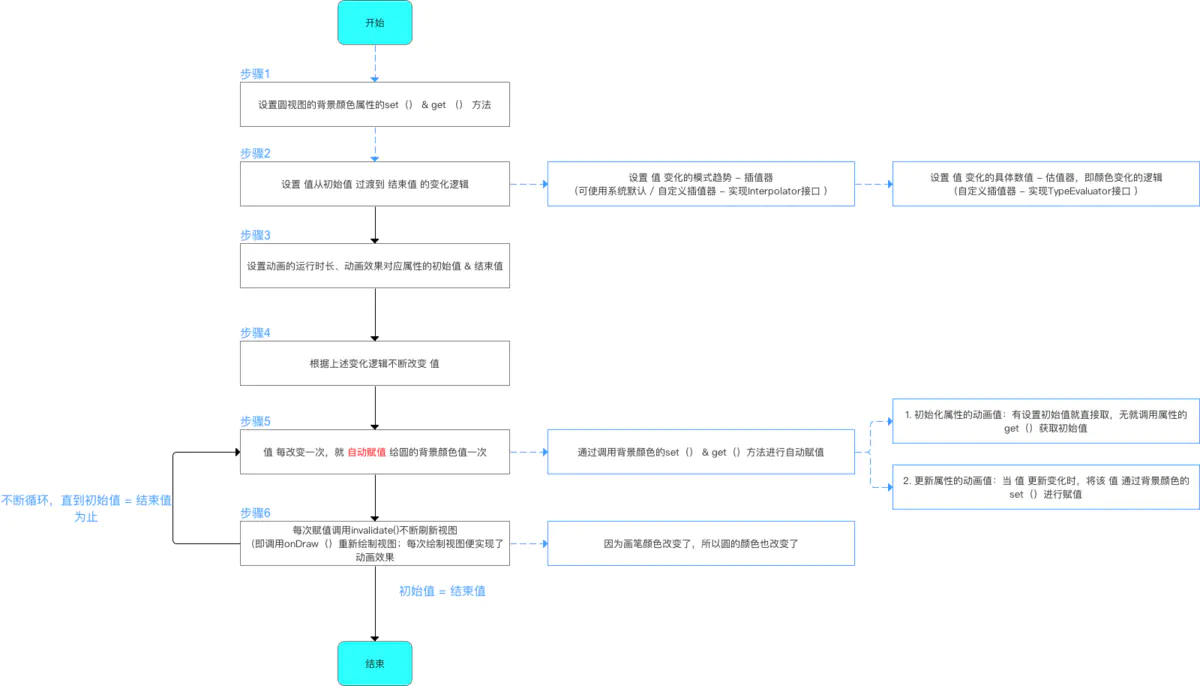

逻辑如下：

步骤1：设置对象类属性的 set() & get() 方法

  • 通过继承原始类，直接给类加上该属性的 get()& set()，从而实现给对象加上该属性的 get()& set()

  • 通过包装原始动画对象，间接给对象加上该属性的 get()&
    set()。即 用一个类来包装原始对象

下面用第一种来实现一下：

MyView2.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
public class MyView2 extends View {
    // 设置需要用到的变量
    public static final float RADIUS = 100f;// 圆的半径 = 100
    private Paint mPaint;// 绘图画笔

    private String color;
    // 设置背景颜色属性

    // 设置背景颜色的get() & set()方法
    public String getColor() {
        return color;
    }

    public void setColor(String color) {
        this.color = color;
        mPaint.setColor(Color.parseColor(color));
        // 将画笔的颜色设置成方法参数传入的颜色
        invalidate();
        // 调用了invalidate()方法,即画笔颜色每次改变都会刷新视图，然后调用onDraw()方法重新绘制圆
        // 而因为每次调用onDraw()方法时画笔的颜色都会改变,所以圆的颜色也会改变
    }


    // 构造方法(初始化画笔)
    public MyView2(Context context, AttributeSet attrs) {
        super(context, attrs);
        // 初始化画笔
        mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mPaint.setColor(Color.BLUE);
    }

    // 复写onDraw()从而实现绘制逻辑
    // 绘制逻辑:先在初始点画圆,通过监听当前坐标值(currentPoint)的变化,每次变化都调用onDraw()重新绘制圆,从而实现圆的平移动画效果
    @Override
    protected void onDraw(Canvas canvas) {
        canvas.drawCircle(500, 500, RADIUS, mPaint);
    }
}

步骤2：在布局中引入myview2

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center"
    tools:context=".Demo_ObjectAnimator2">

    <com.ccc.animationdmeo3.objectDemo2.MyView2
        android:id="@+id/myView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"/>

</LinearLayout>

步骤3：根据需求实现TypeEvaluator接口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
public class ColorEvaluator implements TypeEvaluator {
    // 实现TypeEvaluator接口

    private int mCurrentRed;

    private int mCurrentGreen ;

    private int mCurrentBlue ;

    // 复写evaluate（）
    // 在evaluate（）里写入对象动画过渡的逻辑:此处是写颜色过渡的逻辑
    @Override
    public Object evaluate(float fraction, Object startValue, Object endValue) {

        // 获取到颜色的初始值和结束值
        String startColor = (String) startValue;
        String endColor = (String) endValue;

        // 通过字符串截取的方式将初始化颜色分为RGB三个部分，并将RGB的值转换成十进制数字
        // 那么每个颜色的取值范围就是0-255
        int startRed = Integer.parseInt(startColor.substring(1, 3), 16);
        int startGreen = Integer.parseInt(startColor.substring(3, 5), 16);
        int startBlue = Integer.parseInt(startColor.substring(5, 7), 16);

        int endRed = Integer.parseInt(endColor.substring(1, 3), 16);
        int endGreen = Integer.parseInt(endColor.substring(3, 5), 16);
        int endBlue = Integer.parseInt(endColor.substring(5, 7), 16);

        // 将初始化颜色的值定义为当前需要操作的颜色值
            mCurrentRed = startRed;
            mCurrentGreen = startGreen;
            mCurrentBlue = startBlue;


        // 计算初始颜色和结束颜色之间的差值
        // 该差值决定着颜色变化的快慢:初始颜色值和结束颜色值很相近，那么颜色变化就会比较缓慢;否则,变化则很快
        // 具体如何根据差值来决定颜色变化快慢的逻辑写在getCurrentColor()里.
        int redDiff = Math.abs(startRed - endRed);
        int greenDiff = Math.abs(startGreen - endGreen);
        int blueDiff = Math.abs(startBlue - endBlue);
        int colorDiff = redDiff + greenDiff + blueDiff;
        if (mCurrentRed != endRed) {
            mCurrentRed = getCurrentColor(startRed, endRed, colorDiff, 0,
                    fraction);
                    // getCurrentColor()决定如何根据差值来决定颜色变化的快慢 ->>关注1
        } else if (mCurrentGreen != endGreen) {
            mCurrentGreen = getCurrentColor(startGreen, endGreen, colorDiff,
                    redDiff, fraction);
        } else if (mCurrentBlue != endBlue) {
            mCurrentBlue = getCurrentColor(startBlue, endBlue, colorDiff,
                    redDiff + greenDiff, fraction);
        }
        // 将计算出的当前颜色的值组装返回
        String currentColor = "#" + getHexString(mCurrentRed)
                + getHexString(mCurrentGreen) + getHexString(mCurrentBlue);

        // 由于我们计算出的颜色是十进制数字，所以需要转换成十六进制字符串:调用getHexString()->>关注2
        // 最终将RGB颜色拼装起来,并作为最终的结果返回
        return currentColor;
    }


    // 关注1:getCurrentColor()
    // 具体是根据fraction值来计算当前的颜色。

    private int getCurrentColor(int startColor, int endColor, int colorDiff,
                                int offset, float fraction) {
        int currentColor;
        if (startColor > endColor) {
            currentColor = (int) (startColor - (fraction * colorDiff - offset));
            if (currentColor < endColor) {
                currentColor = endColor;
            }
        } else {
            currentColor = (int) (startColor + (fraction * colorDiff - offset));
            if (currentColor > endColor) {
                currentColor = endColor;
            }
        }
        return currentColor;
    }

    // 关注2:将10进制颜色值转换成16进制。
    private String getHexString(int value) {
        String hexString = Integer.toHexString(value);
        if (hexString.length() == 1) {
            hexString = "0" + hexString;
        }
        return hexString;
    }

}

步骤4： 调用ObjectAnimator.ofObject() 方法

自定义对象属性，我们用的是 ObjectAnimator.ofObject() 方法，该方法不同于前面的ofFloat()，需要额外传入一个自定义的属性估值器

源码：

1
2
3
4
5
6
7
public static ObjectAnimator ofObject(Object target, String propertyName,
        TypeEvaluator evaluator, Object... values) {
    ObjectAnimator anim = new ObjectAnimator(target, propertyName);
    anim.setObjectValues(values);
    anim.setEvaluator(evaluator);
    return anim;
}

方法调用：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
public class Demo_ObjectAnimator2 extends AppCompatActivity {

    private MyView2 myView2;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_demo__object_animator2);

        myView2 = findViewById(R.id.myView2);
        ObjectAnimator animator = ObjectAnimator.ofObject(myView2,"color",new ColorEvaluator(),"#0000FF","#FF0000");
        // 设置自定义View对象、背景颜色属性值 & 颜色估值器
        // 本质逻辑：
        // 步骤1：根据颜色估值器不断 改变 值
        // 步骤2：调用set()设置背景颜色的属性值（实际上是通过画笔进行颜色设置）
        // 步骤3：调用invalidate()刷新视图，即调用onDraw()重新绘制，从而实现动画效果

        animator.setDuration(8000);
        animator.setRepeatCount(ValueAnimator.INFINITE);
        animator.start();
    }
}

效果

说明

  • ObjectAnimator 类 自动赋给对象的属性 的本质是调用该对象属性的set() & get()方法进行赋值

  • 所以，ObjectAnimator.ofFloat(Object object, String property, float ....values)的第二个参数传入值的作用是：让ObjectAnimator类根据传入的属性名 去寻找 该对象对应属性名的 set() & get()方法，从而进行对象属性值的赋值

  • 从上面的原理可知，如果想让对象的属性a的动画生效，属性a需要同时满足下面两个条件：

    • 1.对象必须要提供属性a的set()方法

    a. 如果没传递初始值，那么需要提供 get() 方法，因为系统要去拿属性a的初始值
    b. 若该条件不满足，程序直接Crash

    • 对象提供的 属性a 的 set() 方法 对 属性a的改变 必须通过某种方法反映出来

    a. 如带来ui上的变化
    b. 若这条不满足，动画无效，但不会Crash

上述条件，一般第二条都会满足，主要是在第一条

  1. 比如说：由于View的setWidth()并不是设置View的宽度，而是设置View的最大宽度和最小宽度的；所以通过setWidth()无法改变控件的宽度；所以对View视图的width做属性动画没有效果
  2. 具体请看下面Button按钮的例子
1
2
3
4
5
6
Button  mButton = (Button) findViewById(R.id.Button);
 // 创建动画作用对象：此处以Button为例
 // 此Button的宽高设置具体为具体宽度200px

        ObjectAnimator.ofInt(mButton, "width", 500).setDuration(5000).start();
          // 设置动画的对象

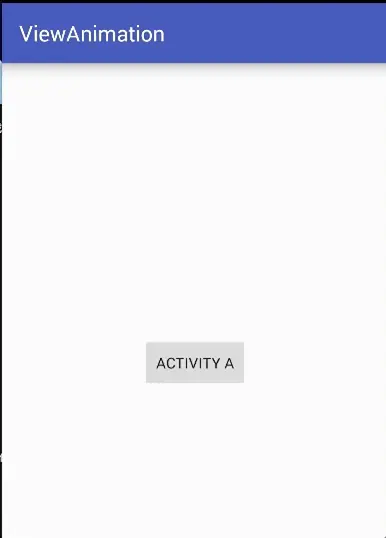

运行后，会看到其宽度并不会变化

为什么没有动画效果呢？我们来看View 的 setWidth方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public void setWidth(int pixels) {
    mMaxWidth = mMinWidth = pixels;
    mMaxWidthMode = mMinWidthMode = PIXELS;
    // 因为setWidth（）并不是设置View的宽度，而是设置Button的最大宽度和最小宽度的
    // 所以通过setWidth（）无法改变控件的宽度
   // 所以对width属性做属性动画没有效果

    requestLayout();
    invalidate();
}


@ViewDebug.ExportedProperty(category = "layout")
public final int getWidth() {
    return mRight - mLeft;
    // getWidth的确是获取View的宽度
}
上述问题解决方案

针对上述对象属性的set()不是设置属性 或 根本没有set() / get()的情况应该如何处理？

手动设置对象类属性的set() & get()。共有两种方法：

  1. 通过继承原始类，直接给类加上该属性的 get()& set()，从而实现给对象加上该属性的 get()& set()
  2. 通过包装原始动画对象，间接给对象加上该属性的 get()&
    set()。即 用一个类来包装原始对象

对于第一种方法，在上面的例子已经说明；下面主要学第二种方法：通过包装原始动画对象，间接给对象加上该属性的get()& set()

还是采用上述 Button 按钮的例子

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
public class MainActivity extends AppCompatActivity {
    Button mButton;
    ViewWrapper wrapper;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        mButton = (Button) findViewById(R.id.Button);
        // 创建动画作用对象：此处以Button为例

        wrapper = new ViewWrapper(mButton);
        // 创建包装类,并传入动画作用的对象

        mButton.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {

                ObjectAnimator.ofInt(wrapper, "width", 500).setDuration(3000).start();
                // 设置动画的对象是包装类的对象
            }
        });

    }
    // 提供ViewWrapper类,用于包装View对象
    // 本例:包装Button对象
    private static class ViewWrapper {
        private View mTarget;

        // 构造方法:传入需要包装的对象
        public ViewWrapper(View target) {
            mTarget = target;
        }

        // 为宽度设置get（） & set（）
        public int getWidth() {
            return mTarget.getLayoutParams().width;
        }

        public void setWidth(int width) {
            mTarget.getLayoutParams().width = width;
            mTarget.requestLayout();
        }

    }

}

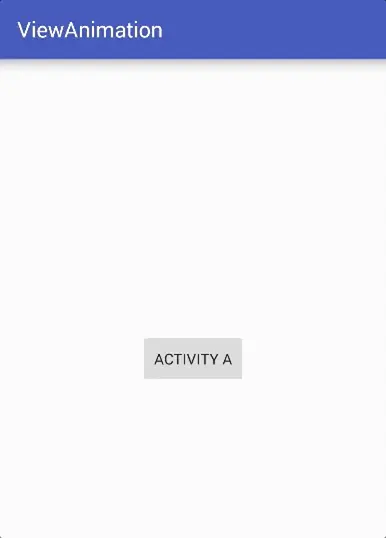

发现这次就得到了我们想要的效果

Demo 地址

https://github.com/Commandercc/DemoEX/blob/master/AnimationDmeo3.zip

0%
